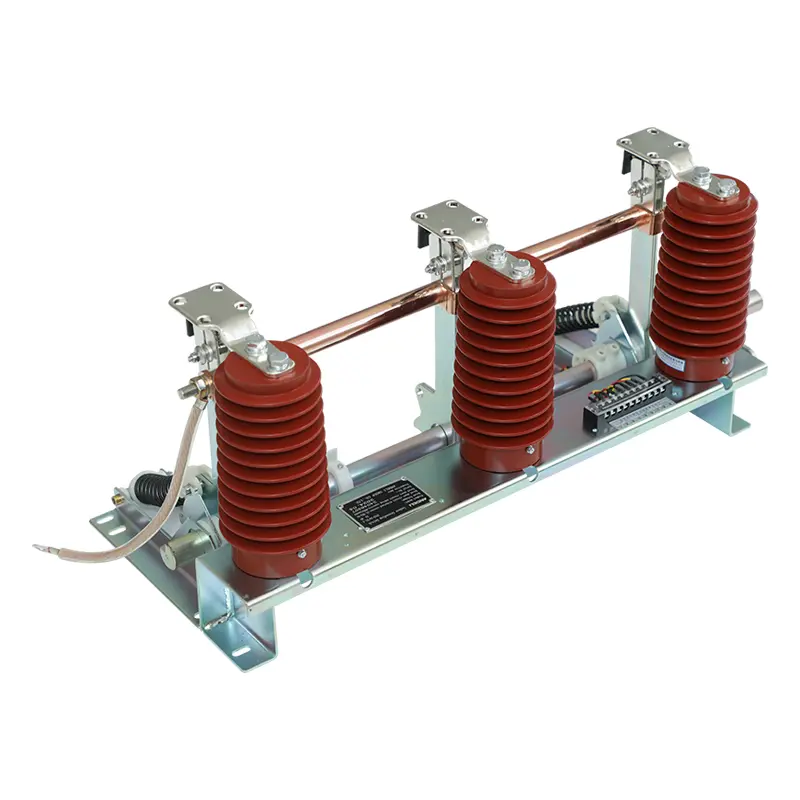

Sakelar Tanah AC Dalam Ruangan dengan Pisau Bumi Berkecepatan Tinggi

Sakelar Ground AC Dalam Ruangan dengan Pisau Bumi Berkecepatan Tinggi dari SanGao menghadirkan perlengkapan grounding tegangan menengah khusus yang didedikasikan untuk pengendalian risiko selama pemeliharaan peralatan listrik dalam ruangan. Mencakup kondisi kerja tiga fase AC 50/60Hz 3kV hingga 12kV, desain pisau pembumian berkecepatan tinggi mempersingkat waktu tindakan pembumian dan meminimalkan ancaman keselamatan bagi kru pemeliharaan.

Respon Grounding yang Cepat untuk Pemeliharaan Tegangan Menengah yang Lebih Aman

Selama pemeliharaan peralatan bertegangan tinggi, kecepatan grounding dan keandalan mekanis secara langsung mempengaruhi keselamatan operator. Ketika suatu rangkaian telah diisolasi, sakelar pembumian menyediakan jalur pembumian yang terkontrol untuk mencegah bahaya tegangan yang tidak terduga.

Desain pisau pembumian berkecepatan tinggi memungkinkan pengoperasian pembumian diselesaikan dengan cepat melalui pergerakan terkoordinasi dari poros pengoperasian, lengan engkol, mekanisme pegas, dan rakitan pisau pembumian.

Sakelar Tanah AC Dalam Ruangan dengan Pisau Bumi Berkecepatan Tinggi terutama digunakan untuk:

• Ground peralatan listrik bertegangan tinggi selama pemeliharaan

• Lindungi teknisi dari munculnya tegangan yang tidak disengaja

• Membatasi risiko yang disebabkan oleh tegangan induksi dan listrik statis

• Menyediakan jalur arus gangguan grounding pada sistem kelistrikan

Tidak seperti koneksi grounding sederhana, saklar grounding khusus menyediakan pengoperasian mekanis yang terkontrol dan posisi grounding yang ditentukan di dalam sistem switchgear.

Bagaimana Cara Kerja Struktur Pisau Bumi Berkecepatan Tinggi?

Kinerja pengoperasian Sakelar Tanah AC Dalam Ruangan dengan Pisau Bumi Berkecepatan Tinggi sangat bergantung pada interaksi antar komponen mekanis.

Struktur utama meliputi:

• Braket

• Rakitan pisau pembumian

• Kontak statis

• Sensor

• Poros berputar

• Lengan berputar

• Pegas kompresi

• Selongsong konduktif

• Koneksi fleksibel

Ketika mekanisme pengoperasian menutup sakelar pembumian, torsi pengoperasian menggerakkan poros utama dan lengan putar menuju posisi penutupan. Setelah melewati titik mati pegas kompresi, energi pegas yang tersimpan dilepaskan, sehingga rakitan pisau pembumian dengan cepat berpindah ke posisi tertutup.

Pisau pembumian mempertahankan kontak kuat dengan kontak statis melalui struktur pegas cakram, membantu mencapai sambungan listrik yang stabil.

Desain mekanis ini membantu meningkatkan:

• Konsistensi kecepatan penutupan

• Stabilitas tekanan kontak

• Keandalan pengoperasian jangka panjang

Spesifikasi Teknis

Peralatan ini dirancang untuk aplikasi tegangan menengah dalam ruangan yang memerlukan pengoperasian grounding yang aman.

Skenario Aplikasi yang Pentingnya Grounding Cepat

Ruang Perawatan Switchgear Dalam Ruangan

Di ruang distribusi, personel pemeliharaan memerlukan metode yang andal untuk memastikan peralatan dibumikan sebelum pemeriksaan. Sakelar pembumian menyediakan titik pembumian khusus setelah prosedur isolasi selesai.

Sistem Tenaga Industri

Pabrik yang menggunakan peralatan tegangan menengah mungkin memerlukan perawatan rutin pada trafo, feeder, dan switchgear. Mekanisme grounding yang stabil membantu mengurangi risiko selama penghentian terjadwal.

Gardu Induk

Gardu induk mempunyai beberapa sirkuit tegangan tinggi dimana tegangan yang tidak disengaja, arus induksi, atau efek elektromagnetik dapat menimbulkan bahaya. Peralatan pembumian membantu menciptakan lingkungan pemeliharaan yang lebih aman.

Lingkungan Jalur Transmisi Paralel

Ketika satu saluran udara dihilangkan energinya sementara saluran di dekatnya tetap diberi energi, induksi elektrostatis dan elektromagnetik dapat menghasilkan tegangan induksi. Sakelar pembumian membantu menghilangkan efek ini dan melindungi pekerja pemeliharaan.

Kontrol Kualitas Berfokus pada Keamanan Grounding

Sakelar pembumian adalah komponen yang berhubungan dengan keselamatan dalam sistem tenaga listrik, sehingga inspeksi manufaktur perlu fokus pada pengoperasian mekanis dan kualitas sambungan listrik.

SanGao berlaku:

• Sistem manajemen mutu ISO9001:2008

• Sistem manajemen lingkungan ISO14001

• Sistem manajemen kesehatan dan keselamatan kerja OHSMS 18001

Untuk Sakelar Tanah AC Dalam Ruangan dengan Pisau Bumi Berkecepatan Tinggi, kendali mutu meliputi:

• Memeriksa keakuratan pergerakan pisau grounding

• Memeriksa titik sambungan konduktif

• Memverifikasi konsistensi operasi mekanis

• Mengonfirmasi kondisi produk jadi sebelum dikirim

Langkah-langkah pemeriksaan ini membantu mengurangi masalah penyesuaian pemasangan setelah peralatan tiba di lokasi proyek.

Pertanyaan Umum

1. Apa tujuan utama dari peralatan grounding ini?

Ini menyediakan jalur grounding untuk peralatan listrik bertegangan tinggi selama pemeliharaan dan membantu melindungi teknisi dari bahaya tegangan yang tidak disengaja.

2. Mengapa desain pisau bumi berkecepatan tinggi penting?

Mekanisme tindakan cepat membantu bilah grounding mencapai posisi tertutup dengan cepat dan mempertahankan kontak yang andal dengan kontak statis.

3. Sistem tenaga apa yang cocok untuk peralatan ini?

Sangat cocok untuk sistem tenaga AC 50(60)Hz tiga fase 3-12kV dalam ruangan.

4. Bisakah dipasang dengan lemari saklar yang sudah ada?

Ya. Sakelar Tanah AC Dalam Ruangan dengan Pisau Bumi Kecepatan Tinggi dirancang untuk bekerja sama dengan berbagai lemari sakelar tegangan tinggi, namun kompatibilitas pemasangan harus dikonfirmasi sesuai dengan desain kabinet tertentu.
