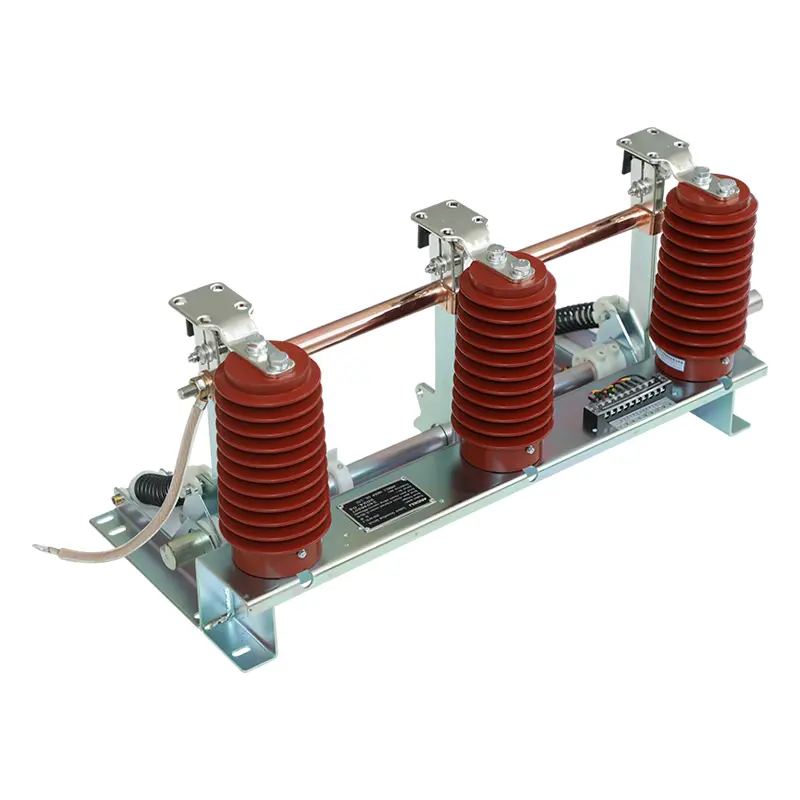

Sakelar Pembumian Bawaan Switchgear Tegangan Tinggi

Sakelar Pembumian Bawaan Sakelar Tegangan Tinggi SanGao bersumber secara luas dari produsen switchgear, gardu transformator, dan proyek distribusi industri yang mengejar ukuran ringkas dan kinerja perlindungan pentanahan yang sesuai. Dioptimalkan untuk perakitan mulus dengan badan kabinet bertegangan tinggi, desain struktural lengkap ini memungkinkan isolasi sirkuit lengkap, menghilangkan risiko kejutan tegangan sisa, dan meningkatkan stabilitas keseluruhan alur kerja pemeliharaan di lokasi.

Desain Grounding Terintegrasi untuk Sistem Switchgear Kompak

Sistem switchgear modern tidak hanya memerlukan kinerja kelistrikan namun juga pemanfaatan ruang internal yang efisien. Memasang peralatan pembumian terpisah dapat meningkatkan kompleksitas kabinet dan memerlukan pengaturan pemasangan tambahan.

Desain internal mengintegrasikan fungsi grounding langsung ke dalam struktur switchgear, memungkinkan kabinet mencapai pengoperasian yang lebih aman tanpa menempati ruang eksternal yang tidak perlu.

Tujuan utamanya meliputi:

• Menyediakan jalur grounding setelah isolasi listrik

• Melindungi personel pemeliharaan dari tegangan yang tidak disengaja

• Mendukung pemeriksaan komponen switchgear yang aman

• Meningkatkan koordinasi antara peralatan grounding dan struktur kabinet

Untuk produsen switchgear, Sakelar Pembumian Bawaan Switchgear Tegangan Tinggi menyederhanakan desain kabinet dan meningkatkan koordinasi peralatan secara keseluruhan.

Bagaimana Struktur Pembumian Internal Meningkatkan Keamanan Kabinet?

Lemari sakelar tegangan tinggi berisi beberapa komponen listrik, termasuk busbar, pemutus arus, dan sambungan kabel. Selama pemeliharaan, bahkan komponen yang terisolasi pun mungkin telah menimbulkan tegangan atau sisa energi listrik.

Sakelar pembumian membantu menciptakan sambungan pembumian impedansi rendah untuk meningkatkan kondisi keselamatan.

Proses operasi yang umum:

1. Sirkuit terputus dari catu daya.

2. Kondisi isolasi dipastikan.

3. Sakelar grounding ditutup.

4. Pekerjaan pemeliharaan dimulai setelah konfirmasi grounding.

Struktur terintegrasi dari Sakelar Pembumian Bawaan Switchgear Tegangan Tinggi membantu memastikan bahwa posisi pembumian lebih dekat ke sirkuit yang dilindungi, sehingga meningkatkan koordinasi sistem.

Desain Struktural Berfokus pada Integrasi Switchgear

Kinerja sakelar pembumian internal bergantung pada kualitas sambungan listrik dan kesesuaian mekanis dengan kabinet.

Komponen utamanya meliputi:

• Rakitan pisau pembumian

• Kontak statis

• Poros berputar

Selama operasi penutupan, mekanisme pengoperasian menggerakkan poros berputar dan pisau grounding menuju posisi kontak. Mekanisme pegas membantu memberikan tekanan kontak yang stabil setelah bilah grounding mencapai posisi penutupan.

Sakelar Pembumian Bawaan Switchgear Tegangan Tinggi ini mendukung:

Koneksi Kontak yang Andal

Bilah pembumian mempertahankan kontak kuat dengan kontak statis untuk membentuk jalur pembumian yang stabil.

Akurasi Posisi Mekanis

Gerakan yang tepat membantu memastikan posisi buka dan tutup yang benar di dalam switchgear.

Stabilitas Operasi Jangka Panjang

Struktur mekanis yang dioptimalkan mengurangi risiko masalah pengoperasian yang disebabkan oleh pergantian berulang kali.

Area Penerapan untuk Perlindungan Grounding Terpadu

Lemari Sakelar Tegangan Tinggi Dalam Ruangan

Pabrikan switchgear menggunakan Switchgear Tegangan Tinggi yang Terintegrasi dengan Grounding Switch untuk melengkapi fungsi kabinet dengan tetap mempertahankan tata letak internal yang kompak.

Stasiun Distribusi Industri

Pabrik dengan sistem tenaga tegangan menengah memerlukan prosedur perawatan yang aman untuk trafo, feeder, dan peralatan listrik. Pengardean terintegrasi membantu operator mempersiapkan kondisi kerja yang lebih aman.

Gardu Induk dan Fasilitas Distribusi Tenaga Listrik

Gardu induk memerlukan pengaturan grounding yang andal untuk aktivitas pemeliharaan yang melibatkan pemutus sirkuit, busbar, dan kompartemen kabel.

Proyek Infrastruktur Kelistrikan

Fasilitas komersial besar, sistem transportasi, dan proyek energi seringkali memerlukan solusi switchgear kompak yang mengutamakan efisiensi ruang internal.

Pertanyaan Umum

1. Mengapa memasang sakelar pembumian di dalam switchgear?

Desain bawaan memungkinkan perlindungan grounding diintegrasikan ke dalam struktur kabinet, menghemat ruang pemasangan dan meningkatkan koordinasi sistem.

2. Perlindungan apa yang diberikan oleh fungsi grounding?

Sakelar Pembumian Bawaan Switchgear Tegangan Tinggi membantu membangun jalur pembumian yang aman selama pemeliharaan dan mengurangi risiko yang disebabkan oleh tegangan yang tidak disengaja, arus induksi, atau listrik statis.

3. Dapatkah peralatan ini digunakan dengan desain switchgear yang berbeda?

Ya. Kompatibilitas pemasangan harus dikonfirmasi sesuai dengan struktur kabinet spesifik dan persyaratan proyek.

4. Apa saja yang harus diperiksa selama pemeliharaan?

Operator harus memeriksa pergerakan mekanis, kondisi kontak ground, dan keandalan sambungan selama pemeliharaan terjadwal.
