Sakelar pentanahan tegangan tinggi

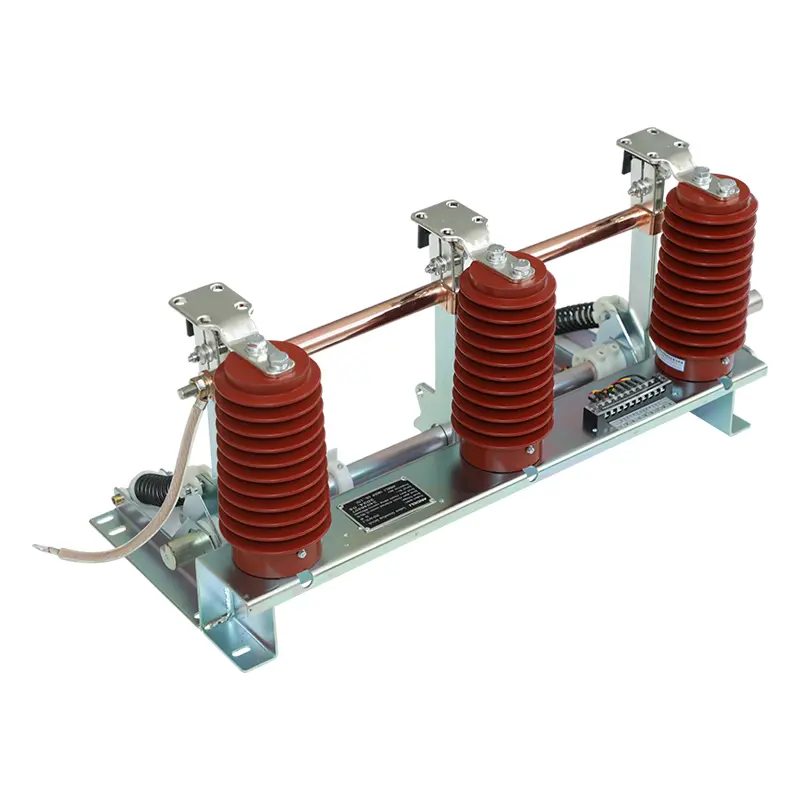

Sangao tahan lama sakelar pentanahan tegangan tinggi cocok untuk sistem daya HZ tiga fase AC 50 (60) 3-12kV dalam ruangan, dan digunakan bersama dengan berbagai kabinet sakelar tegangan tinggi. Ini juga dapat digunakan untuk pembumian pemeliharaan peralatan listrik tegangan tinggi. Struktur utamanya adalah sakelar pentanahan, yang terdiri dari braket, rakitan pisau ground, kontak statis, sensor, poros berputar, lengan berputar, pegas kompresi, lengan konduktif dan koneksi yang fleksibel.

Ketika mekanisme operasi menutup sakelar pentanahan, torsi aksi menyebabkan poros utama untuk mengatasi torsi resistansi, mendorong lengan engkol untuk berputar ke arah penutupan, sehingga batang operasi pada pisau pentanahan melewati titik mati pegas kompresi, dan pegas kompresi melepaskan energi, sehingga sakelar pembumian dengan cepat ditutup pada posisi tertutup. Pisau pentanahan pada rakitan pisau ground dengan kuat dan andal bersentuhan dengan bagian flensa (tepi pisau) dari kontak statis melalui pegas cakram.

Ketika torsi diterapkan, poros utama mengatasi torsi utama dan gaya pegas untuk menggerakkan lengan untuk berputar ke arah pembukaan, dan pegas kompresi pisau grounding lewat.

Apa tujuan dari sakelar pentanahan?

Sakelar pentanahan tegangan tinggi digunakan untuk menyediakan kabel grounding untuk sistem bawah tanah atau yang terhubung dengan delta.

Sakelar pentanahan memungkinkan koneksi beban fase-ke-fase.

Sakelar pentanahan di gardu ditumbuhkan untuk membentuk pentanahan impedansi rendah untuk menjaga sistem tetap netral.

Sakelar pentanahan di kabinet sakelar memastikan bahwa amplitudo tegangan berlebih transien terbatas selama kesalahan pentanahan yang berat.

Ini digunakan untuk ground peralatan listrik untuk memenuhi persyaratan perlindungan.

Apa fungsi sakelar pentanahan?

Sakelar pentanahan tegangan tinggi terhubung ke pemutus sirkuit, dan ketika pemutus sirkuit dibersihkan dan ditarik keluar, busbar yang berdekatan dengan pemutus sirkuit secara otomatis ditumbuk melalui sakelar pentanahan. Proses ini melindungi teknisi, personel pemeliharaan, dan pengguna dari tegangan yang tidak disengaja.

Ini digunakan untuk mencegah listrik statis dan arus induksi elektromagnetik. Dalam dua atau lebih jalur transmisi overhead pada menara yang sama atau dalam koneksi paralel yang berdekatan, ketika satu atau lebih garis de-energized, garis yang tidak berenergi akan menghasilkan tegangan yang diinduksi dan arus yang diinduksi karena induksi elektromagnetik dan induksi elektrostatik antara mereka dan saluran energi yang berdekatan. Oleh karena itu, sakelar pentanahan cocok untuk saluran tersebut.

Sakelar pentanahan tegangan tinggi digunakan untuk menutup arus hubung singkat. Sakelar pentanahan dengan arus penutup sirkuit pendek yang dinilai harus dapat ditutup pada tegangan yang diterapkan (termasuk tegangan pengenalnya) dan arus apa pun (termasuk arus penutupan sirkuit pendek yang dinilai). Arus penutupan sirkuit pendek yang dinilai dari sakelar pentanahan sama dengan arus penahanan puncak yang dinilai.

Sakelar pentanahan tegangan tinggi dalam gardu memainkan peran penting dalam transformator daya besar atau berat karena memungkinkan jaringan listrik memiliki titik referensi tegangan yang konsisten. Jika tidak, tegangan dapat bervariasi dari satu tempat ke tempat lain. Pastikan keamanan transformator dan personel menggunakan listrik.
