Sakelar pembumian tegangan tinggi

Sakelar pembumian tegangan tinggi dibuat di Cina. Sakelar Sangao digunakan untuk mematikan arus sirkuit pendek dan memiliki kapasitas penutupan sirkuit pendek tertentu serta stabilitas termal dinamis. Karena tidak perlu memecahkan arus beban dan arus sirkuit pendek, tidak ada perangkat pemadam busur. Ujung bawah sakelar pembumian biasanya terhubung ke titik pembumian melalui transformator saat ini. Transformator saat ini dapat memberikan sinyal untuk perlindungan relai.

Ada banyak struktur sakelar pembumian. Termasuk tiang tunggal, tiang ganda dan sakelar pembumian tiga tiang. Sakelar pembumian tiang tunggal hanya digunakan dalam sistem pentanahan titik netral. Kutub ganda dan tiga struktur kutub digunakan dalam sistem netral yang tidak digiling dan berbagi mekanisme operasi.

Sakelar pembumian tegangan tinggi di switchgear digunakan untuk meletakkan muatan yang tersisa setelah saluran listrik terputus dari catu daya. Bahkan jika pemutus sirkuit dan isolator memotong atau membuka sirkuit, muatan residual masih akan tetap berada di sirkuit. Sakelar pembumian biasanya digunakan untuk melepaskan muatan.

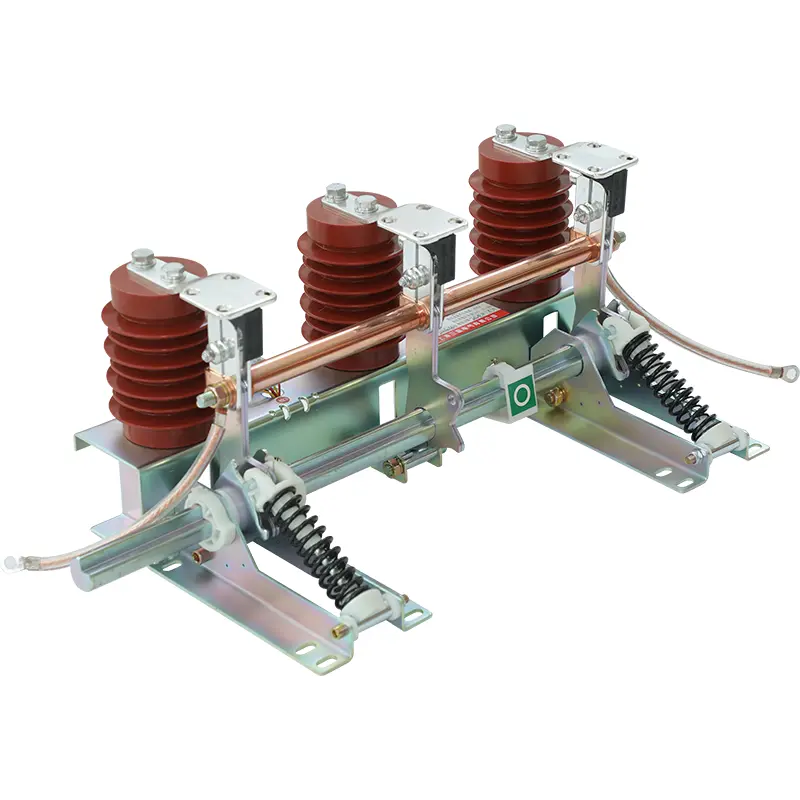

Sakelar pembumian tegangan tinggi memiliki mekanisme penutupan akting yang cepat. Mereka dapat melindungi teknisi dan pekerja ketika arus abnormal terjadi. Mereka dirancang untuk menahan sirkuit pendek; Mereka juga bisa bermotor. Misalnya, sakelar pembumian tegangan tinggi dan sakelar pembumian kecepatan tinggi. Sakelar pembumian di gardu dapat menghasilkan sirkuit pendek, sehingga melindungi peralatan listrik lainnya dari kerusakan. Ini digunakan bersama dengan berbagai switchgear tegangan tinggi dan juga dapat digunakan sebagai perangkat pelindung saat merombak peralatan listrik tegangan tinggi.

Sakelar pembumian, pemutus sirkuit, dan sakelar isolasi semuanya terhubung di unit utama cincin (RMU). Jika sirkuit perlu terputus atau terputus untuk pemeliharaan atau alasan lain, urutan operasi yang benar dari ketiga perangkat ini (sakelar pembumian, pemutus sirkuit, dan sakelar isolasi) harus diikuti. Jika langkah -langkah yang benar tidak diikuti, tidak hanya sirkuit dan peralatan akan rusak, tetapi Anda juga akan ditempatkan dalam bahaya. Untuk instalasi yang sempurna dari komponen -komponen ini, Anda dapat menghubungi Elecspare, produsen GIS Switchgear, untuk menyediakan media isolasi yang andal untuk peralatan Anda.

Sakelar pembumian dan pemutusan sering digabungkan menjadi satu perangkat. Dalam hal ini, pemutusan dilengkapi dengan sakelar pembumian selain kontak utama, yang digunakan untuk mendaratkan salah satu ujung pemutusan setelah pembukaan. Kontak utama dan sakelar pembumian biasanya secara mekanis saling terkait, sehingga sakelar pembumian tidak dapat ditutup ketika pemutusan ditutup, dan kontak utama tidak dapat ditutup ketika sakelar pembumian ditutup.

Sakelar pembumian dapat dibagi menjadi jenis yang terbuka dan tertutup. Sistem konduktif dari sakelar pembumian terbuka terpapar ke udara seperti pemutusan; Sistem konduktif dari sakelar pembumian tertutup tertutup dalam SF6 hidup atau media isolasi (seperti minyak).

Fokus sakelar pembumian gardu jauh lebih sedikit daripada publik, dan tidak berorientasi keamanan seperti sistem tegangan rendah. Ini lebih fokus pada keandalan catu daya, keandalan perlindungan, dan dampaknya pada peralatan jika terjadi hiringan pendek. Karena jalur saat ini terutama diblokir oleh pembumian, hanya amplitudo fase yang paling umum ke ground circuit pendek dipengaruhi oleh pilihan sistem grounding.
