Mengapa Sakelar Pembumian Tegangan Tinggi Penting untuk Keamanan dan Pemeliharaan Sistem Tenaga?

Dalam sistem transmisi dan distribusi tenaga listrik, keselamatan adalah hal yang terpenting. Salah satu komponen yang sering diabaikan tetapi penting adalahSakelar Pembumian Tegangan Tinggi. Perangkat ini memainkan peran penting dalam melindungi peralatan dan personel selama pemeliharaan, kondisi kesalahan, dan pengoperasian rutin. Artikel ini membahas fungsi sakelar pembumian, cara kerjanya, dan mengapa sakelar ini sangat diperlukan pada switchgear dan gardu induk tegangan menengah. Kami juga melihat kualitas produksi, sertifikasi, dan keandalannyaSanGao membawa ke komponen listrik penting ini.

Pahlawan Keselamatan Listrik Tanpa Tanda Jasa

Ketika kita memikirkan peralatan bertegangan tinggi, pemutus sirkuit dan transformator sering kali terlintas dalam pikiran kita. Namun, ituSakelar Pembumian Tegangan Tinggisama pentingnya untuk pengoperasian dan pemeliharaan sistem tenaga listrik yang aman. Dipasang di dalam kabinet atau gardu switchgear, perangkat ini menyediakan jalur yang andal ke ground, memastikan bahwa teknisi dapat bekerja dengan aman pada peralatan yang tidak diberi energi dan arus gangguan dikelola secara efektif.

Tanpa sakelar pembumian yang berfungsi dengan baik, kru pemeliharaan akan menghadapi risiko pemberian energi yang tidak disengaja, tegangan induksi dari saluran listrik yang berdekatan, dan tegangan lebih transien yang berbahaya.SanGao, sebuah perusahaan teknologi tinggi yang berbasis di ibu kota kelistrikan Tiongkok, Liushi, telah memproduksi komponen-komponen penting ini selama bertahun-tahun, mematuhi standar kualitas yang ketat dan melayani beragam industri mulai dari renovasi jaringan perkotaan hingga pembangkit listrik tenaga angin.

Apa Itu Saklar Pembumian Tegangan Tinggi?

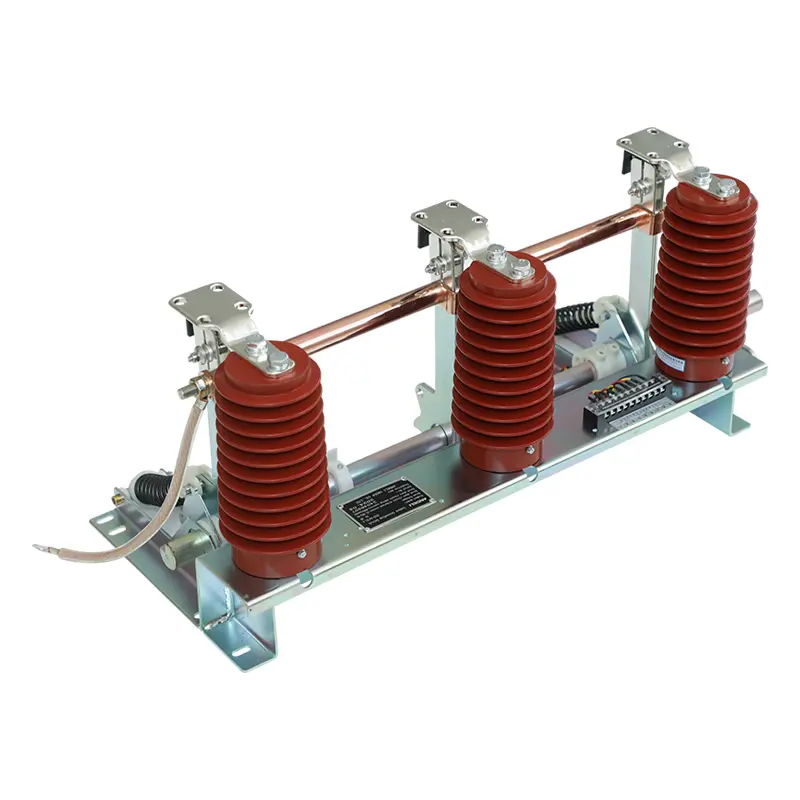

ItuSakelar Pembumian Tegangan Tinggiadalah perangkat peralihan mekanis yang dirancang untuk menghubungkan bagian tertentu dari rangkaian listrik ke ground. Biasanya dipasang pada switchgear tegangan tinggi (3-12kV, sistem tiga fase AC 50/60Hz) dan dioperasikan secara manual atau dengan mekanisme motor. Struktur utamanya terdiri dari braket, rakitan pisau pembumian, kontak tetap, sensor, poros berputar, pegas kompresi, selongsong konduktif, dan sambungan fleksibel.

Saat ditutup, pisau grounding membuat kontak kuat dengan kontak statis, menciptakan jalur grounding impedansi rendah. Jalur ini memiliki berbagai fungsi keselamatan dan operasional, yang akan kita bahas di bawah.

Fungsi Utama: Lebih Dari Sekadar Grounding

ItuSakelar Pembumian Tegangan Tinggimelayani beberapa fungsi penting di luar pembumian sederhana:

Perlindungan Personil Selama Pemeliharaan

Ketika pemutus sirkuit dibuka dan diisolasi, busbar atau peralatan yang berdekatan mungkin masih membawa tegangan induksi atau muatan sisa. Sakelar pembumian menyediakan sambungan pembumian yang terlihat dan aman, memastikan personel pemeliharaan terlindungi dari pemberian energi atau pelepasan muatan kapasitif yang tidak disengaja.

Membatasi Tegangan Lebih Sementara

Selama gangguan tanah, terutama pada sistem berat, tegangan lebih transien dapat terjadi. Sakelar pembumian membatasi lonjakan tegangan ini dengan menyediakan jalur impedansi rendah, sehingga melindungi peralatan dan insulasi sensitif.

Menghilangkan Tegangan Induksi

Dalam kasus saluran transmisi paralel pada menara yang sama, saluran yang tidak diberi energi masih dapat mengalami tegangan induksi dari saluran hidup yang berdekatan karena kopling elektrostatis dan elektromagnetik. Sakelar pembumian pada jalur ini menyediakan jalur untuk menghilangkan arus induksi ini, sehingga mencegah bahaya.

Menutup Arus Hubungan Pendek

Beberapa sakelar pembumian dirancang untuk menutup terhadap arus hubung singkat. Kemampuan ini memastikan bahwa sakelar dapat dioperasikan bahkan dalam kondisi gangguan, sehingga memberikan keamanan tambahan selama prosedur darurat.

Membangun Referensi Netral Sistem

Di gardu induk dengan transformator daya besar, sakelar pembumian membantu mempertahankan titik referensi tegangan yang konsisten, menstabilkan jaringan listrik, dan memastikan pengoperasian yang aman.

Aplikasi: Dimana Digunakan?

ItuSakelar Pembumian Tegangan Tinggibanyak digunakan dalam sistem distribusi dan transmisi tenaga listrik, antara lain:

• Renovasi jaringan listrik perkotaan dan pedesaan– Meningkatkan infrastruktur yang sudah tua memerlukan landasan yang andal dalam hal keselamatan dan kepatuhan.

• Gardu induk dan lemari switchgear– Integral dengan rakitan switchgear tegangan menengah.

• Pembangkit listrik tenaga angin dan pembangkit listrik tenaga air– Menyediakan grounding untuk generator dan trafo.

• Industri metalurgi dan petrokimia– Melindungi peralatan dan personel di lingkungan yang keras.

• Instalasi kereta api dan pertambangan– Memastikan landasan yang aman dalam sistem tenaga traksi.

• Proyek pembangkit listrik perumahan dan komersial– Untuk pengumpan masuk dan sistem darurat.

ItuSanGaoKeuntungan: Kualitas dan Keandalan

SanGaotelah membangun reputasi untuk peralatan tegangan tinggi berkualitas tinggi. Fasilitas manufaktur perusahaan mencakup luas 10.000 meter persegi, dengan modal terdaftar sebesar 81,68 juta yuan dan total aset sekitar 200 juta yuan. Dengan 120 karyawan, termasuk 20 profesional teknis tingkat senior dan menengah,SanGaomempertahankan fokus yang kuat pada R&D dan jaminan kualitas.

Perusahaan mematuhi manajemen mutu ISO 9001:2008, manajemen lingkungan ISO 14001, dan sistem kesehatan dan keselamatan kerja OHSMS 18001. Ia juga menggunakan manajemen ERP modern dan peralatan pengujian canggih untuk memastikan masing-masingSakelar Pembumian Tegangan Tinggimemenuhi standar kinerja yang ketat. Berkolaborasi dengan institusi seperti Xi'an Senyuan dan Beijing Electrical Research Institute,SanGaomemastikan produknya menjadi yang terdepan dalam bidang teknik kelistrikan.

Sakelar groundingnya dirancang dengan mekanisme kuat yang menggunakan pegas kompresi untuk memastikan penutupan/pembukaan yang cepat dan andal, dengan tekanan kontak yang konsisten dipertahankan melalui pegas cakram. Desain ini memastikan resistansi kontak yang rendah dan masa pakai yang lama bahkan dalam pengoperasian yang sering.

Pertanyaan yang Sering Diajukan (FAQ)

T: Apa tujuan utama sakelar pembumian tegangan tinggi?

J: Tujuan utamanya adalah untuk menyediakan titik landasan yang terlihat dan aman untuk peralatan yang tidak diberi energi, melindungi teknisi dari pemberian energi yang tidak disengaja dan menghilangkan tegangan dan muatan yang diinduksi.

T: Di mana biasanya sakelar grounding dipasang?

A: Biasanya dipasang di dalam kabinet switchgear tegangan menengah (3-12kV), serta di gardu induk dan di sisi saluran transformator.

T: Dapatkah sakelar grounding menutup terhadap arus hubung singkat?

J: Ya, banyak sakelar pembumian yang mempunyai arus penutupan hubung singkat, sehingga dapat dioperasikan dengan aman bahkan dalam kondisi gangguan.

T: Bagaimana cara saklar grounding melindungi terhadap tegangan induksi?

J: Pada saluran transmisi yang sejajar dengan saluran berenergi, sakelar pembumian menyediakan jalur bagi arus induksi untuk mengalir ke tanah, mencegah munculnya tegangan berbahaya pada saluran yang tidak diberi energi.

Kesimpulan

ItuSakelar Pembumian Tegangan Tinggimungkin bukan komponen sistem tenaga listrik yang paling menarik, namun pentingnya komponen ini tidak dapat dilebih-lebihkan. Ini melindungi kehidupan, melindungi peralatan mahal, dan memastikan operasi jaringan stabil selama gangguan dan pemeliharaan. Dengan menyediakan jalur ground yang andal, hal ini membantu mencegah kecelakaan, mengurangi waktu henti, dan menjaga integritas jaringan listrik.

SanGaomenawarkan sakelar pembumian yang menggabungkan desain mekanis yang kuat, material berkualitas tinggi, dan kontrol kualitas yang ketat untuk menghasilkan kinerja yang dapat diandalkan dalam aplikasi yang menuntut. Dengan landasan teknis yang kuat dan komitmen terhadap perbaikan berkelanjutan,SanGaotelah menjadi pemasok terpercaya untuk utilitas listrik, pabrik industri, dan proyek infrastruktur di Tiongkok dan sekitarnya.

Jika Anda mencari sumber sakelar grounding tegangan tinggi yang andal, atau memerlukan bantuan teknis untuk proyek spesifik Anda, kami mengundang Anda untukkontakkita Hari ini. Tim teknik mereka yang berpengalaman dapat memberikan spesifikasi produk, solusi khusus, dan dukungan tepat waktu. Hubungi melalui situs web atau email perusahaan untuk mendiskusikan kebutuhan Anda dan mengetahui caranyaSanGaodapat berkontribusi terhadap keselamatan dan efisiensi sistem tenaga listrik Anda.
