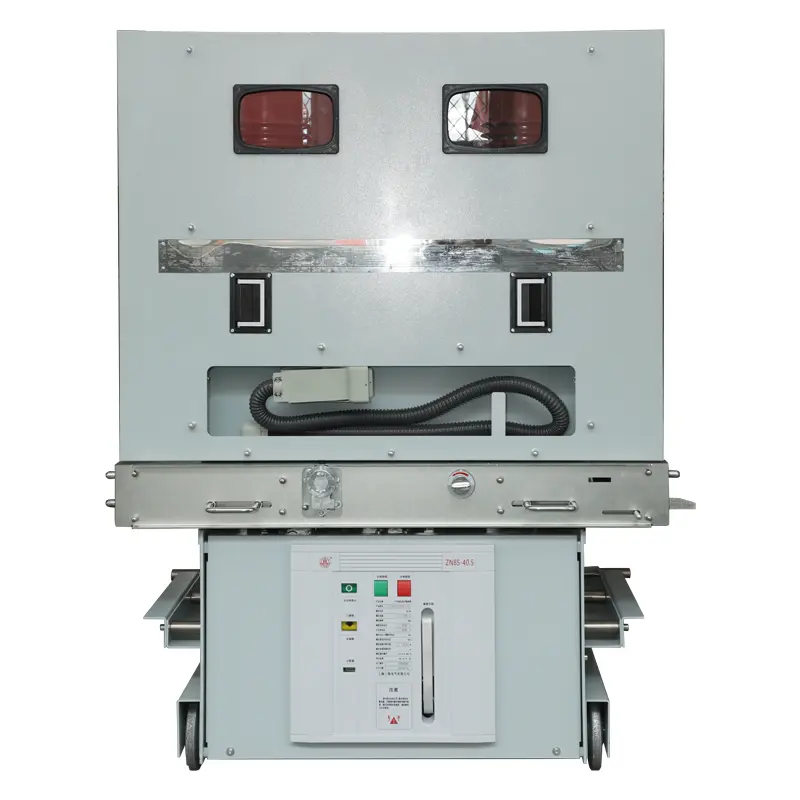

Pemutus Sirkuit Vakum Dalam Ruangan HV

Pemutus Sirkuit Vakum Dalam Ruangan SanGao HV mengadopsi struktur insulasi padat dan menggunakan teknologi penyegelan epoksi canggih untuk secara organik menggabungkan ruang pemadam busur vakum, sirkuit listrik utama, penyangga insulasi, dan komponen lainnya ke dalam tiang tertutup yang terintegrasi untuk pertama kalinya. Berhasil memecahkan masalah toleransi lingkungan pada pemutus sirkuit vakum secara mendasar, membuat penerapannya lebih luas.

Tiang bersegel padat terintegrasi mengadopsi teknologi konveksi mandiri, dengan cerdik memecahkan masalah pembuangan panas yang disebabkan oleh struktur insulasi padat. Pemutus sirkuit vakum tegangan tinggi dalam ruangan bersegel padat seri VBR (VS1) -12 adalah pemutus sirkuit yang mewujudkan konsep bebas perawatan di Tiongkok.

Penerapan ruang pemadam busur busur Pemutus Sirkuit Vakum Dalam Ruangan HV yang tahan lama dan teknologi penyegelan pengecoran epoksi memastikan integrasi tiang yang tersegel bebas perawatan, dan mekanisme operasi magnet permanen dengan keandalan tinggi yang dapat digunakan memastikan pengoperasian mekanisme operasi bebas perawatan. Bagian kontrol elektronik meninggalkan sakelar bantu tradisional dan menggantinya dengan sakelar kedekatan fotolistrik, dan mengadopsi catu daya elektronik sepenuhnya dan unit kontrol cerdas untuk memastikan pengoperasian bagian kontrol elektronik yang bebas perawatan

Pemutus Sirkuit Vakum Dalam Ruangan HV adalah switchgear dalam ruangan untuk sistem tenaga AC 50Hz tiga fase dengan tegangan pengenal 12kV. Ini berfungsi sebagai unit perlindungan dan kontrol untuk peralatan jaringan listrik dan peralatan listrik di perusahaan industri dan pertambangan. Cocok untuk tempat yang memerlukan pengoperasian sering pada arus kerja terukur, atau beberapa kali pemutusan arus hubung singkat.

Pemutus sirkuit mengadopsi desain terintegrasi dari mekanisme operasi dan badan pemutus sirkuit, yang dapat digunakan sebagai unit instalasi tetap atau dilengkapi dengan mekanisme propulsi khusus untuk membentuk unit kereta tangan.

Pemutus Sirkuit Vakum Dalam Ruangan HV cocok untuk sistem tenaga AC tiga fase dengan tegangan pengenal 12KV dan frekuensi 50Hz. Ini dapat digunakan secara luas di pembangkit listrik, gardu induk, petrokimia, metalurgi, bandara manufaktur, dan kawasan perumahan sebagai perangkat kontrol dan perlindungan untuk fasilitas kelistrikan. Ini sangat cocok untuk tempat-tempat di mana operasi sering atau beberapa arus hubung singkat terputus pada arus pengenal. Ini dapat dipasang di switchgear berinsulasi udara dalam ruangan (seperti KYN28 dan KYN96) untuk penggunaan pendukung. Pemutus sirkuit mematuhi persyaratan GB1984 "Pemutus Sirkuit AC Tegangan Tinggi", Pabrik JB T3855 "Pemutus Sirkuit Vakum AC Tegangan Tinggi", DL/T 403 "Kondisi Teknis untuk Pemesanan Pemutus Sirkuit Vakum Tegangan Tinggi 12KV~40,5kV", dan memenuhi persyaratan standar yang relevan seperti IEC62271-100.

Lingkungan penggunaan:

Suhu lingkungan: tidak lebih tinggi dari+40C, tidak lebih rendah dari -15 ℃ (penyimpanan dan transportasi diperbolehkan pada -30% C);

Ketinggian: tidak melebihi 2000m;

Kelembaban relatif: rata-rata harian tidak melebihi 95%, rata-rata bulanan tidak melebihi 90%, tekanan uap jenuh rata-rata harian tidak melebihi 2,2x10 MPa, rata-rata bulanan tidak melebihi 1,8x10 ° MPa:

Intensitas seismik: tidak melebihi level 8;

Tempat tanpa api, ledakan, polusi serius, korosi kimia, dan getaran parah.
