Deskripsi Produk

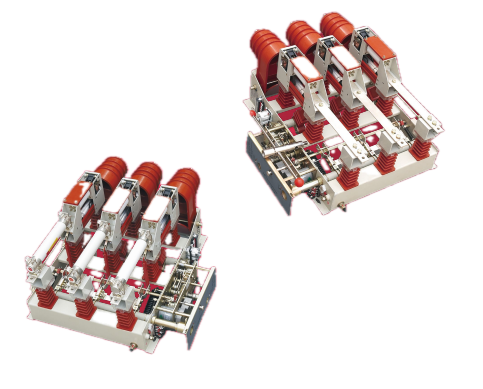

Pemutus Beban Vakum Tegangan Tinggi AC Dalam Ruangan dengan sakelar Pembumian oleh Sangao cocok untuk jaringan cincin AC50Hz tiga fase atau catu daya terminal dan peralatan listrik industri, ini terutama digunakan untuk kontrol beban dan perlindungan arus pendek. Sakelar pemutus beban menghasilkan dan memutus arus beban, arus loop tertutup, transformator tanpa beban, dan arus pengisian kabel. Kombinasi ini dapat memutus arus apa pun hingga arus hubung singkat terukur. Jarak isolasi yang bekerja langsung dan ruang pemadam busur dihubungkan, dengan fungsi manual dan listrik. Mekanisme penggeraknya yang unik memungkinkan ruang pemadam busur menghasilkan tegangan tinggi hanya pada saat penutupan dan pembuatan, sehingga menghasilkan volume kecil dan bobot ringan.

Indoor AC High Voltage Vacuum Load Breaker with Earthing Switch

Apa itu Pemutus Beban Vakum?

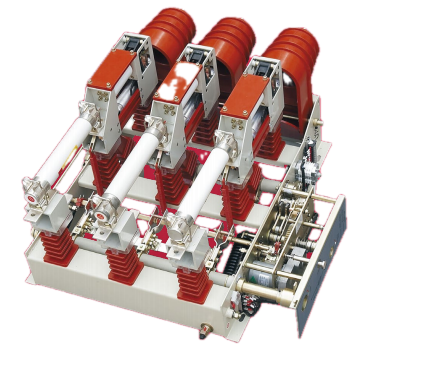

Pemutus Beban Vakum Tegangan Tinggi AC Dalam Ruangan dengan Sakelar Pembumian ini adalah perangkat switching dalam ruangan AC 50Hz tiga fase untuk jaringan cincin, catu daya terminal, dan aplikasi peralatan industri. Unit ini menggunakan pemutus vakum untuk mematikan busur dan mekanisme pengoperasian pegas (manual atau elektrik). Sakelar pembumian opsional dengan interlock mekanis dan penutup pembumian memberikan isolasi yang terlihat untuk pemeliharaan. Jika dilengkapi dengan sekering, rakitan ini memutus arus hubung singkat melalui aktuasi pin striker. Tegangan terukur 12 kV, arus terukur 630 A, arus tahan jangka pendek 20 kA.

Fungsi Produk

Memuat peralihan arus

Pemutus Beban Vakum Tegangan Tinggi AC Dalam Ruangan dengan Sakelar Pembumian menghasilkan dan memutus arus beban hingga 630A dalam kondisi pengoperasian normal, mencakup beban pengumpan dan transformator tipikal.

Peralihan arus loop tertutup

Mengalihkan arus loop tertutup dalam konfigurasi jaringan cincin, memungkinkan transfer beban antar feeder tanpa mengganggu pasokan ke pelanggan hilir.

Peralihan arus transformator tanpa beban

Sakelar Beban Pemutus Vakum Pemutus Tegangan Tinggi luar ruangan kami menghasilkan dan memutus arus tanpa beban pada transformator hingga kapasitas 1600kVA, sesuai dengan tingkat arus masuk magnetisasi dan arus eksitasi stabil pada transformator distribusi.

Peralihan arus pengisian kabel

Membuat dan memutus arus pengisian kabel untuk bagian kabel bawah tanah atau overhead, memungkinkan pemberian energi dan de‑energiisasi pengumpan kabel.

Perlindungan sirkuit pendek (dengan sekering)

Saat dikonfigurasikan dengan sekering pembatas arus, mekanisme pin striker pada sekering akan menggerakkan bilah trip sakelar, membuka ketiga fase setelah deteksi kesalahan. Rakitan ini dapat memutus arus apa pun hingga nilai hubung singkat terukur, sehingga memberikan lapisan perlindungan sekunder di mana pemutus atau relai hulu merupakan perangkat penyelesaian kesalahan utama.

Isolasi pemeliharaan

Sakelar pembumian terintegrasi, bila ditutup, menyediakan sambungan pembumian yang terlihat pada sisi beban. Penutup pembumian secara fisik memblokir akses ke komponen aktif, sehingga personel pemeliharaan dapat memverifikasi isolasi dan bekerja dengan aman pada peralatan hilir.

Sakelar Pemutus Beban vs. Pemutus Sirkuit Vakum

Fitur	Sakelar Pemutus Beban (Unit Ini)	Pemutus Sirkuit Vakum (VCB)
Peralihan arus beban normal	Ya	Ya
Gangguan arus gangguan hubung singkat	Tidak (hanya dengan kombinasi sekering)	Ya (sampai kapasitas putusnya)
Sakelar pembumian terintegrasi	Opsi standar	Tidak khas; diperlukan saklar pembumian terpisah
Aplikasi khas	Pengumpan, ring‑main, transformator masuk dengan perlindungan kesalahan di bagian hulu	Perangkat perlindungan utama untuk pengumpan dan transformator
Biaya	Lebih rendah	Lebih tinggi

Parameter Teknis

Parameter	Nilai	Interpretasi
Tegangan terukur	12 persegi panjang	Kompatibel dengan jaringan distribusi standar 10‑12 kV di seluruh dunia.
Nilai saat ini	630 A	Mendukung beban pengumpan dan transformator tipikal hingga 10 MVA pada 10 kV.
Menahan arus dalam waktu singkat	20 kA (selama 4 detik)	Mampu membawa arus gangguan hingga proteksi hulu menghilangkan gangguan.
Saklar pembumian	Opsional (ditunjuk D)	Menyediakan pembumian terintegrasi dengan kapasitas pembuatan.
Mekanisme operasi	Mekanisme pegas (ditunjuk /T)	Mendukung operasi manual dan listrik; keandalan yang telah terbukti di lapangan.

Desain Struktural

Jarak isolasi kerja langsung dan hubungan ruang pemadam busur api
Celah isolasi dan pemutus vakum dihubungkan secara mekanis untuk beroperasi dalam satu gerakan. Hal ini memastikan jeda yang terlihat selalu disertai dengan interupsi yang terbuka penuh.

Mekanisme penggerak

Pemutus diberi energi hanya pada saat penutupan dan pembukaan, sehingga mengurangi tekanan listrik pada ruang vakum. Hal ini memungkinkan ukuran interupsi yang lebih ringkas dan memperpanjang umur kontak.

Rana pembumian

Penutup logam ditempatkan di antara tabung kontak tetap dan bergerak dan saling bertautan dengan sakelar pembumian. Saat sakelar pembumian ditutup, penutup secara fisik mengisolasi bagian aktif, menyediakan sambungan pembumian yang terlihat dan dapat diverifikasi untuk pemeliharaan.

Interlock mekanis

Mencegah penutupan sakelar pembumian kecuali kontak utama terbuka, dan mencegah pembukaan kontak utama saat sakelar pembumian ditutup.

Bidang Aplikasi

Pemutus Beban Vakum Tegangan Tinggi AC Dalam Ruangan dengan Sakelar Pembumian memiliki kompatibilitas yang baik:

1. Unit utama lingkar perkotaan (RMU) untuk pembagian bagian dan peralihan beban.

2. Panel pendatang transformator dan lemari pengumpan dalam distribusi industri.

3. Titik suplai terminal pada jaringan radial.

4. Jaringan distribusi pedesaan – unit ini dapat digunakan untuk membagi penyulang panjang, mengurangi zona pemadaman dan memungkinkan pengaturan tegangan melalui peralihan bank kapasitor.

5. Instalasi dalam ruangan pada switchgear tertutup logam; teknologi vakum menghilangkan penggunaan gas SF6 dan masalah lingkungan terkait.

Profil Perusahaan dan Kemampuan Manufaktur

Fasilitas: Lokasi seluas 10‑mu (6.667 m²) di Liushi, Zhejiang, dengan luas lantai produksi 10.000 m².

Tenaga Kerja: 120 karyawan, termasuk 20 profesional teknis menengah hingga senior. Modal terdaftar RMB 81,68 juta, total aset sekitar RMB 200 juta.

Sertifikasi: ISO 9001:2008 (mutu), ISO 14001 (lingkungan), ISO 45001 (kesehatan dan keselamatan kerja).

Kontrol proses: Sistem ERP untuk pengadaan material, manufaktur, dan ketertelusuran. Pengujian rutin meliputi ketahanan dielektrik, pengoperasian mekanis, dan pemeriksaan resistansi kontak pada setiap unit.

Kemitraan teknis: Kolaborasi dengan Xi'an Senyuan, Institut Penelitian Listrik Beijing, dan Institut Penelitian Tegangan Tinggi Xi'an untuk pengujian tipe dan kepatuhan standar.

Pertanyaan Umum

Q1: Dapatkah Pemutus Beban Vakum Tegangan Tinggi AC Dalam Ruangan dengan Sakelar Pembumian ini dapat menggantikan pemutus arus vakum?
Tidak. Ini dirancang untuk peralihan beban saja. Untuk perlindungan hubung singkat, harus dipasangkan dengan sekering atau mengandalkan pemutus arus hulu.

Q2: Perawatan apa yang diperlukan untuk penyela vakum?
Pemutus vakum tersegel dan bebas perawatan. Pemeriksaan rutin melibatkan operasi mekanis, pelumasan, dan verifikasi interlock.

Q3: Apakah saklar pembumian standar atau opsional?
Sakelar pembumian bersifat opsional (disebut D). Bila ditentukan, secara mekanis saling bertautan dengan kontak utama untuk pemeliharaan yang aman.

Q4: Apa waktu tunggu dan kemungkinan penyesuaiannya?
Unit standar dengan mekanisme pegas dan sakelar pembumian dikirimkan dalam waktu 4‑6 minggu. Kustomisasi (kontak tambahan, pemasangan, modifikasi mekanisme) tersedia berdasarkan permintaan.

Parameter Teknis

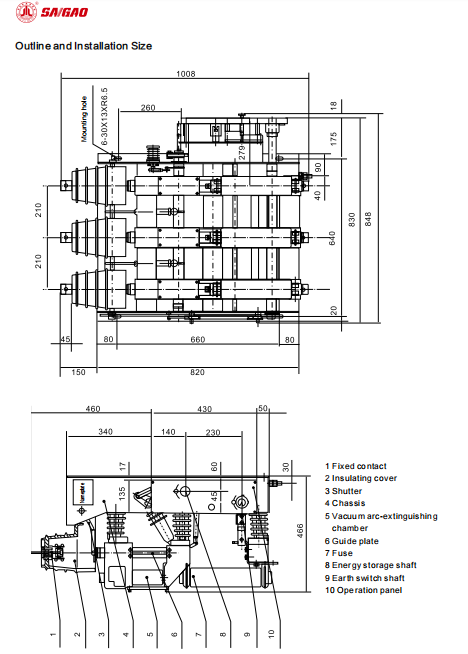

Anda dapat memeriksa dua versi data parameter untuk Sakelar Pemutus Beban Vakum Tipe Gerobak Tangan dengan Kombinasi Sakelar Pemutus di bawah ini:

Pemutus Beban Vakum Tegangan Tinggi AC Dalam Ruangan dengan sakelar Pembumian oleh Sangao cocok untuk jaringan cincin AC50Hz tiga fase atau catu daya terminal dan peralatan listrik industri, ini terutama digunakan untuk kontrol beban dan perlindungan arus pendek. Sakelar pemutus beban menghasilkan dan memutus arus beban, arus loop tertutup, transformator tanpa beban, dan arus pengisian kabel. Kombinasi ini dapat memutus arus apa pun hingga arus hubung singkat terukur. Jarak isolasi yang bekerja langsung dan ruang pemadam busur dihubungkan, dengan fungsi manual dan listrik. Mekanisme penggeraknya yang unik memungkinkan ruang pemadam busur menghasilkan tegangan tinggi hanya pada saat penutupan dan pembuatan, sehingga menghasilkan volume kecil dan bobot ringan.

TIDAK.	Barang	Satuan	SG25-12D/T630-20	SG25-12DR/T125-31.5
1	Tegangan terukur	KV	12	12
2	Frekuensi terukur	HZ	50	50
3	Nilai saat ini	A	630	125
4	Frekuensi daya 1 menit menahan tegangan Impuls petir menahan tegangan	KV	Jarak pembukaan ruang pemadam busur: 30, fase-ke-fase 42; melintasi jarak isolasi 48 Fase-ke-fase 75; melintasi jarak isolasi 85	Jarak pembukaan ruang pemadam busur: 30, fase-ke-fase 42; melintasi jarak isolasi 48 Fase-ke-fase 75; melintasi jarak isolasi 85
5	Nilai arus dinamis (puncak)	KA	50	-
6	Arus stabilitas termal 4S	KA	20	-
7	Nilai arus pemutusan beban aktif	A	630	125
8	Nilai arus pemutusan loop tertutup	A	630	125
9	Arus putus pengisian kabel terukur	A	10	10
10	Kapasitas pemutusan trafo tanpa beban	KVA	1250	1250
11	Nilai arus pemutusan hubung singkat	KA	-	31.5
12	Arus transfer terukur, arus pengambilalihan terukur	A	-	2000
13	Model sekering	-	SDLAJ-12	SFLAJ-12
14	Energi keluaran striker	J	-	2-5 (Sedang)
15	Nilai arus pendek yang menghasilkan arus	KA	50	50
16	Nilai arus dinamis sakelar bumi	KA	50	50
17	Arus stabilitas termal 2S dari saklar bumi	KA	20	20
18	Tegangan pengenal rangkaian bantu	V	AC/CD220;110	AC/CD220;110
19	Waktu hidup mekanis	-	10000	10000
