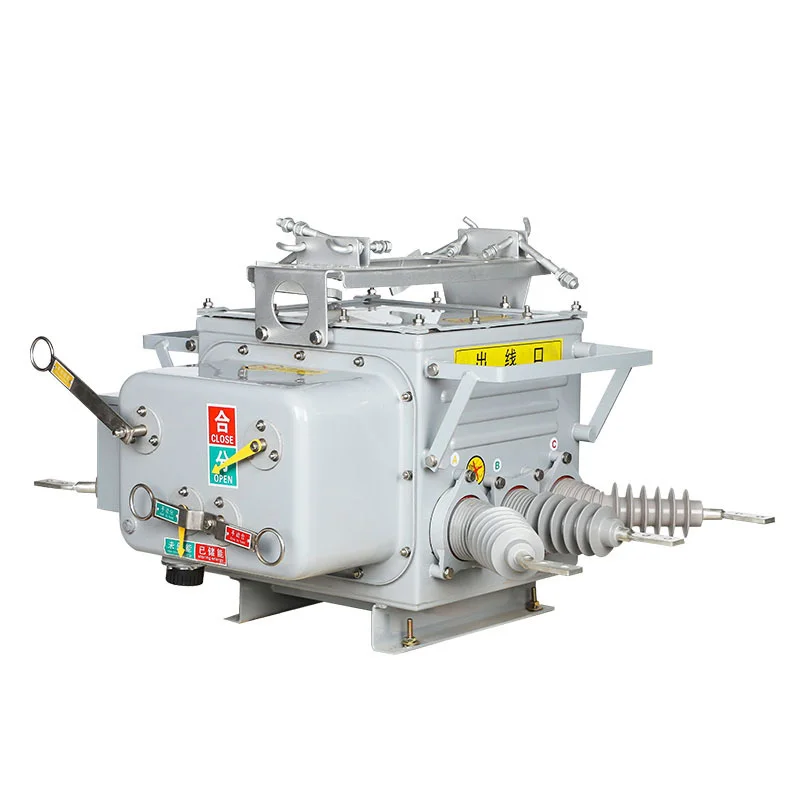

Pemutus Sirkuit Vakum Batas Luar Ruangan

Pemutus sirkuit vakum batas luar ruangan SanGao yang tahan lama (selanjutnya disebut sebagai "pemutus sirkuit batas") cocok untuk switchgear tegangan tinggi luar ruangan dengan AC tiga fase 50Hz dan tegangan pengenal 33kV ke bawah. Badan pemutus sirkuit dilengkapi dengan ruang pemadam busur vakum, trafo arus, trafo arus urutan nol, dll. Pemutus sirkuit memiliki mode manajemen jarak jauh, fungsi kontrol proteksi, dan fungsi komunikasi. Teknologi ini dapat menilai dan mendeteksi gardu induk, perusahaan industri dan pertambangan, serta jaringan listrik perkotaan dan pedesaan dengan andal untuk tujuan pengendalian dan perlindungan. Sangat cocok untuk pengoperasian yang sering pada arus urutan nol tingkat miliampere tingkat tanah dan kota dan arus hubung singkat gangguan fasa ke fasa, mencapai penghapusan otomatis gangguan pembumian satu fasa dan gangguan hubung singkat fasa ke fasa.

Pemutus sirkuit vakum batas luar ruangan memutus busur dalam mode vakum dan menggunakan insulasi gas SF6. Kotak ini mengadopsi segel gas impor canggih, teknologi struktur tahan ledakan dan isolasi, dengan kinerja penyegelan keseluruhan yang sangat baik. Kinerja penyegelan saluran impor dan ekspor juga telah ditingkatkan, dan kinerja penyegelan secara keseluruhan baik. Gas SF6 yang diisi di dalamnya tidak boleh bocor atau terpengaruh oleh lingkungan luar. Mekanisme pengoperasian pegas telah diperkecil dan kinerjanya telah dioptimalkan. Mengadopsi transmisi rantai utama dan sistem trip multi-tahap, dengan resistansi rendah dan kenaikan suhu rendah. Keandalan dan stabilitasnya lebih unggul dibandingkan mekanisme pegas tradisional.

Produk ini dipasang pada batas tanggung jawab jalur distribusi overhead. Ujung depan saluran masuk pengguna akan secara otomatis menghilangkan gangguan pembumian satu fasa dan gangguan hubung singkat fasa ke fasa dalam sistem pengguna, menghindari penyebaran gangguan di dunia pengguna ke saluran transmisi utama, memastikan keamanan kelistrikan pengguna yang tidak mengalami kerusakan, dan meningkatkan keandalan kelistrikan. Jika gangguan bersifat permanen dan penutupan gardu induk gagal, maka kecelakaan di lokasi pengguna tegangan menengah akan mengakibatkan terputusnya seluruh jalur utama distribusi. Kecelakaan transmisi yang sering terjadi pada jaringan listrik ini akan menimbulkan kerugian yang cukup besar bagi masyarakat.

kondisi lingkungan

(1) Suhu udara lingkungan: -40 ℃~+40 ℃; Perubahan suhu harian tidak melebihi 25 ℃; Berdasarkan sifat gas SF6, ketika suhu sekitar -40 ℃ dan tekanan di dalam tangki 0,05Mpa, SF6 masih dalam keadaan gas untuk memastikan pengoperasian normal produk. Ketika suhu sekitar -40 ℃ dan tekanan pengukur 0,05Mpa, titik pencairan SF6 adalah -55 ℃; Ketika tekanan pengukur nol, titik pencairan SF6 tidak akan melebihi -60 ℃.

(2) Kecepatan angin tidak melebihi 35m/s;

(3) Tempat tanpa sifat mudah terbakar, bahaya ledakan, sifat korosif bahan kimia yang kuat (seperti berbagai asam, basa, atau asap), dan getaran yang kuat.

(4) Ketinggian: ≤ 1000m;

(5) Ketebalan cakupan: 10mm;

(6) Tingkat pencemaran udara: Tingkat 4;

(7) Intensitas gempa: ≤ 7 derajat;

(8) Metode pembumian titik netral pada jaringan listrik: Titik netral tidak dibumikan, melainkan dibumikan melalui koil penekan busur, dan titik nol dibumikan melalui resistansi rendah.
