Modul Pemutus Sirkuit Tiga Fase SanGao – Fitur, Mode Kontrol, dan Wawasan Aplikasi
Abstrak
Pemutus sirkuit tiga fase merupakan komponen penting dalam infrastruktur distribusi daya modern, terutama di lingkungan komersial dan industri. Tidak seperti pemutus fase tunggal yang digunakan di lingkungan perumahan, perangkat ini dirancang untuk menangani voltase lebih tinggi dan beban listrik lebih besar. Modul pemutus sirkuit tiga fase SanGao menawarkan kontrol fleksibel melalui sinyal eksternal atau pengatur waktu internal, memberikan isolasi yang andal, perlindungan beban berlebih, dan kemampuan peralihan manual. Artikel ini menyajikan tinjauan teknis komprehensif tentang fitur modul, mode pengoperasian, spesifikasi utama, skenario aplikasi, dan mekanisme keselamatan, membantu para insinyur dan integrator sistem membuat keputusan yang tepat untuk desain sistem kelistrikan yang kuat.
Daftar isi
Dengan pesatnya pertumbuhan otomasi industri dan distribusi daya komersial, pemutus sirkuit tiga fase telah berevolusi dari perangkat pelindung sederhana menjadi unit cerdas yang menggabungkan kontrol, perlindungan, dan isolasi. Modul pemutus tiga fase SanGao, kompatibel dengan lingkungan simulasi Simulink, menyediakan dua mode kontrol fleksibel: kontrol sinyal eksternal (0 V untuk buka, tegangan positif untuk tutup) dan kontrol berbasis pengatur waktu internal (waktu peralihan yang telah ditentukan sebelumnya). Fleksibilitas ini sangat menyederhanakan integrasi dan pengujian sistem. Dalam artikel ini, kami mempelajari rincian teknis modul ini dan menawarkan panduan praktis mengenai seleksi dan penerapan.
✦ ✦ ✦

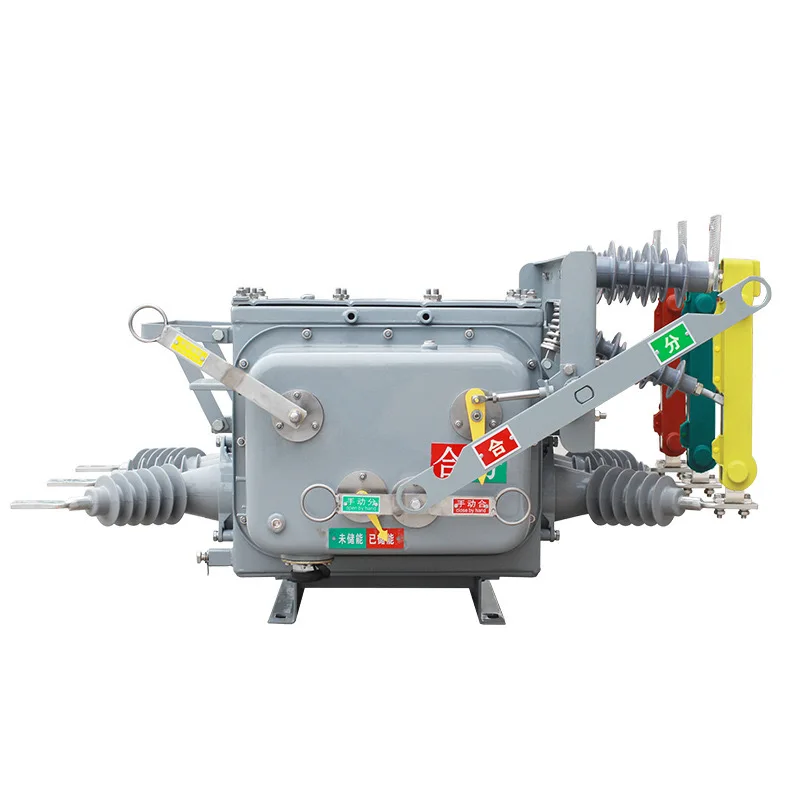

1. Ikhtisar Modul Pemutus Sirkuit Tiga Fasa
Modul pemutus sirkuit tiga fase SanGao terdiri dari tiga pemutus kutub tunggal independen yang saling bertautan secara mekanis untuk beroperasi secara bersamaan melalui satu pegangan pengalih. Ini dapat dihubungkan secara seri dengan beban tiga fase untuk mengontrol semua fase sekaligus. Mekanisme pemadaman busur api identik dengan pemutus sirkuit standar, dan modul ini mencakup sirkuit snubber Rs‑Cs bawaan untuk menekan peralihan tegangan lebih – yang penting saat dihubungkan ke beban induktif atau sumber arus.
Sakelar Isolasi
Memberikan pemutusan hubungan yang terlihat dari catu daya dengan satu pegangan yang mengoperasikan ketiga kutub secara bersamaan – juga berfungsi sebagai saklar pengaman.
Pelindung Sirkuit
Setiap kutub memiliki arus pengenal (misalnya, 5A) dengan kelebihan beban tersandung. Saat kelebihan beban, pegangan berpindah ke posisi "mati" dan tidak dapat ditutup paksa hingga masalah teratasi – yang dikenal sebagai operasi "bebas tersandung".
Sakelar Kontrol Manual
Dengan karakteristik tripping seri tunda waktu khusus dan kapasitas pemutusan arus pendek yang tinggi, saklar ini dapat digunakan sebagai sakelar kontrol hidup/mati motor langsung sesuai ratingnya – juga disebut sakelar sirkuit motor.
Simulasi & Kontrol
Mendukung mode kontrol eksternal (melalui input Simulink, 0 = buka, positif = tutup) dan mode kontrol internal (atur waktu peralihan di kotak dialog). Ketiga kutub merespons sinyal kontrol yang sama.
✦ ✦ ✦
2. Fungsi Inti dan Mode Pengoperasian
Pemutus tiga fase SanGao menawarkan dua mode kontrol untuk memenuhi kebutuhan aplikasi yang berbeda. Di dalammode kontrol eksternal, ikon modul menampilkan port input kontrol, memungkinkan peralihan waktu nyata melalui sinyal Simulink. Di dalammodus pengendalian internal, waktu peralihan telah diatur sebelumnya di kotak dialog untuk urutan waktu otomatis. Dalam kedua mode, sinyal kontrol yang sama menggerakkan ketiga pemutus, memastikan operasi sinkron.
2.1 Peran Sirkuit Snubber
Ketika pemutus dihubungkan ke beban induktif (misalnya motor, trafo) atau sumber arus, pembukaan rangkaian dapat menghasilkan tegangan lebih induksi tinggi yang dapat merusak isolasi atau pemutus itu sendiri. Sirkuit snubber Rs‑Cs bawaan secara efektif menyerap energi ini, membatasi puncak tegangan lebih dan melindungi pemutus dan peralatan hilir. Pengguna dapat memilih untuk mengaktifkan atau menonaktifkan sirkuit ini tergantung pada jenis beban.
2.2 Karakteristik Perjalanan dan Mekanisme "Bebas Perjalanan".
Fitur "bebas trip" memastikan bahwa ketika terjadi kelebihan beban atau korsleting, mekanisme internal akan memaksa kontak terbuka dan pegangan bergerak ke posisi trip. Mencoba menekan pegangan hingga tertutup tidak akan menutup kembali kontak sampai kesalahan teratasi dan pegangan diatur ulang. Hal ini memberikan penghalang keamanan intrinsik, mencegah pemberian energi kembali saat gangguan masih terjadi.
- Kontrol sinyal eksternal (0 V / tegangan positif)
- Kontrol pengatur waktu internal
- Sirkuit snubber Rs‑Cs (opsional)
- Mekanisme bebas tersandung
- Karakteristik tripping seri waktu tunda
- Kapasitas pemutusan arus pendek yang tinggi
✦ ✦ ✦
3. Spesifikasi Teknis Utama Dijelaskan
Memilih pemutus tiga fase yang tepat memerlukan pemahaman menyeluruh tentang parameter teknisnya. Tabel di bawah ini merangkum spesifikasi utama modul SanGao dan implikasi praktisnya terhadap seleksi.
| Spesifikasi | Nilai / Deskripsi Khas | Dampak pada Seleksi |
|---|---|---|
| Nilai Saat Ini (per tiang) | 5A (dapat disesuaikan) | Menentukan arus operasi kontinu maksimum; harus melebihi arus kondisi tunak maksimum beban. |
| Jumlah Polandia | 3 kutub (operasi simultan) | Cocok untuk sistem tiga kawat atau empat kawat tiga fase; memastikan semua fase dialihkan bersama-sama. |
| Modus Kontrol | Sinyal eksternal / Timer internal | Mode eksternal sesuai dengan otomatisasi jarak jauh; mode internal cocok untuk aplikasi dengan waktu tetap. |
| Karakteristik Perjalanan | Seri waktu tunda tersandung | Memungkinkan kelebihan beban jangka pendek (misalnya, menghidupkan motor) tanpa gangguan tersandung. |
| Kapasitas Pemutusan Hubungan Pendek | Tinggi (periksa data model tertentu) | Harus melebihi arus hubung singkat prospektif di titik pemasangan untuk mengatasi gangguan dengan aman. |
| Sirkuit Snubber | Rs‑C bawaan, opsional | Penting untuk beban induktif untuk melindungi pemutus dan beban. |
Kiat Seleksi:Selain kapasitas arus dan putus, pertimbangkan suhu lingkungan, ketinggian, dan gaya pemasangan. Konsultasikan dengan dukungan teknis SanGao untuk rekomendasi yang disesuaikan.
✦ ✦ ✦
4. Aplikasi Industri dan Panduan Seleksi
Pemutus sirkuit tiga fase banyak digunakan di pusat kendali motor, panel distribusi, peralatan otomasi industri, dan perlengkapan bangunan komersial. Tergantung pada aplikasinya, sakelar ini dapat berfungsi sebagai sakelar utama, perangkat proteksi cabang, atau sakelar pengoperasian motor. Di bawah ini adalah kasus penggunaan umum dan petunjuk pemilihan.
4.1 Area Penerapan Utama
- Kontrol Motor Industri:Digunakan sebagai starter langsung, memerlukan karakteristik trip waktu tunda untuk menghindari tersandung pada arus masuk.
- Perlindungan Jalur Distribusi:Dipasang di papan distribusi utama atau sub-distribusi untuk melindungi terhadap kelebihan beban dan korsleting, dengan koordinasi yang tepat dengan perangkat hulu/hilir.
- Genset Darurat:Bertindak sebagai pemutus keluaran generator, memberikan isolasi dan menahan kemungkinan arus berlebih sementara.
- Sistem HVAC:Melindungi kompresor, kipas angin, dan motor lain pada peralatan AC dan pendingin – juga memerlukan karakteristik waktu tunda.
4.2 Langkah Seleksi
- Tentukan jenis beban:Resistif atau induktif? Apakah sudah mulai terburu-buru? Ini menentukan karakteristik perjalanan yang diperlukan.
- Hitung arus operasi:Berdasarkan daya dan tegangan beban, hitung arus saluran maksimum dan tambahkan margin keamanan 20–30%.
- Perkirakan arus hubung singkat:Mendapatkan arus hubung singkat prospektif dari sistem suplai; kapasitas pemutusan pemutus harus lebih tinggi.
- Pilih mode kontrol:Kontrol sinyal eksternal jika pengoperasian jarak jauh/otomatis diperlukan; pengatur waktu internal jika hanya peralihan terjadwal yang diperlukan.
- Pertimbangkan persyaratan snubber:Untuk beban induktif (motor, trafo), selalu aktifkan rangkaian snubber.
✦ ✦ ✦
5. Fitur Perlindungan Keselamatan
Keselamatan adalah prioritas utama dalam desain kelistrikan. Pemutus tiga fase SanGao menggabungkan beberapa mekanisme perlindungan yang melindungi tidak hanya sirkuit dan peralatan tetapi juga personel.
- Perlindungan Kelebihan Beban:Unit trip termal-magnetik membuka sirkuit ketika arus melebihi nilai pengenal untuk jangka waktu yang lama, sehingga mencegah kabel menjadi terlalu panas.
- Perlindungan Sirkuit Pendek:Trip magnetis bertindak secara instan jika terjadi korsleting, memutus arus gangguan dalam hitungan milidetik untuk meminimalkan kerusakan.
- Fungsi Isolasi:Dengan pegangan pada posisi "mati", celah kontak dan jarak insulasi yang cukup memberikan jeda yang terlihat, sehingga memenuhi persyaratan isolasi.
- Anti-Penutupan Kembali Bebas Perjalanan:Mencegah penutupan kembali saat kesalahan masih terjadi, sehingga menghilangkan risiko kesalahan manusia.
Pengingat Keamanan:Sebelum pemasangan, pemeliharaan, atau penggantian apa pun, selalu verifikasi bahwa daya hulu benar-benar terputus dan uji tegangan nol. Ikuti semua kode keselamatan listrik setempat.
✦ ✦ ✦
Pertanyaan yang Sering Diajukan
Apa yang dimaksud dengan "bebas trip" pada pemutus tiga fasa?
"Trip‑free" berarti ketika terjadi kelebihan beban atau korsleting, mekanisme internal akan memaksa kontak terbuka dan pegangan bergerak ke posisi trip. Pegangan tidak dapat ditutup secara manual saat terjadi gangguan, sehingga memastikan sirkuit tidak dapat diberi energi kembali hingga gangguan teratasi dan pegangan direset.
Apa perbedaan antara mode pengendalian eksternal dan internal?
Di dalammode kontrol eksternal, modul menerima sinyal dari input Simulink (0 = buka, positif = tutup), sehingga cocok untuk diintegrasikan dengan sistem otomasi. Di dalammodus pengendalian internal, pengguna menetapkan waktu buka/tutup secara langsung di kotak dialog modul, dan pemutus mengikuti jadwal yang telah ditentukan sebelumnya – ideal untuk operasi dengan waktu tetap atau siklus.
Kapan rangkaian snubber harus digunakan?
Setiap kali pemutus dihubungkan ke beban induktif (motor, transformator, reaktor) atau sumber arus, pemadaman listrik dapat menghasilkan tegangan lebih induksi yang tinggi. Sirkuit snubber Rs‑Cs sangat penting untuk menyerap energi ini. Modul ini dilengkapi snubber bawaan yang dapat diaktifkan sesuai kebutuhan.
Bagaimana cara memilih karakteristik trip yang tepat untuk beban motor?
Motor menarik 5–7 kali arus pengenalnya selama pengasutan. Pemutus dengan trip seketika akan trip secara tidak perlu. Oleh karena itu, pilihlah pemutus dengan akarakteristik tripping seri tunda waktu(perlindungan kelebihan beban waktu terbalik) yang memungkinkan arus berlebih jangka pendek namun tetap melindungi terhadap kelebihan beban berkelanjutan dan korsleting. Karakteristik penundaan modul SanGao dirancang untuk tujuan ini.
Apakah ketiga tiang tersebut dapat dioperasikan secara mandiri?
Tidak. Interlock mekanis internal memastikan ketiga kutub dioperasikan dengan satu pegangan, sehingga menjamin terjadinya/penghancuran secara bersamaan. Hal ini mencegah kondisi kehilangan fasa yang dapat merusak peralatan tiga fasa.
Bagaimana saya dapat memverifikasi bahwa kapasitas pemutusan pemutus sudah memadai?
Kapasitas pemutusan harus lebih besar daripada arus hubung singkat prospektif pada titik pemasangan. Nilai ini biasanya diberikan oleh perancang sistem atau diperoleh dari studi hubung singkat. Nilai kapasitas pemutusan pemutus ditentukan dalam lembar datanya; memastikannya memenuhi atau melampaui nilai yang dihitung.
✦ ✦ ✦
Pilih Perlindungan Tiga Fase yang Andal untuk Sistem Tenaga Anda
Baik untuk kontrol motor industri, distribusi komersial, atau peralatan otomasi, modul pemutus sirkuit tiga fase SanGao menghadirkan perlindungan dan kontrol yang aman, fleksibel, dan andal. Hubungi kami hari ini untuk dukungan seleksi ahli dan pengujian sampel.
