Apakah ada perbedaan antara sakelar pembumian dan sakelar pisau pembumian?

2025-08-27

Zhejiang Sangao Electric Co., Ltd., pelopor di sektor transmisi daya dan distribusi China, berspesialisasi dalam solusi tegangan tinggi dengan R&D terintegrasi, desain, dan manufaktur. Kitasakelar pembumiandirekayasa untuk mencocokkan isolasi dielektrik dan kapasitas arus kesalahan dari diskonektor terkait sambil memastikan keamanan di gardu dan saluran transmisi. Artikel ini mengklarifikasi perbedaan teknis antara sakelar pembumian dan sakelar pisau pembumian, menyoroti spesifikasi terkemuka industri Sangao.

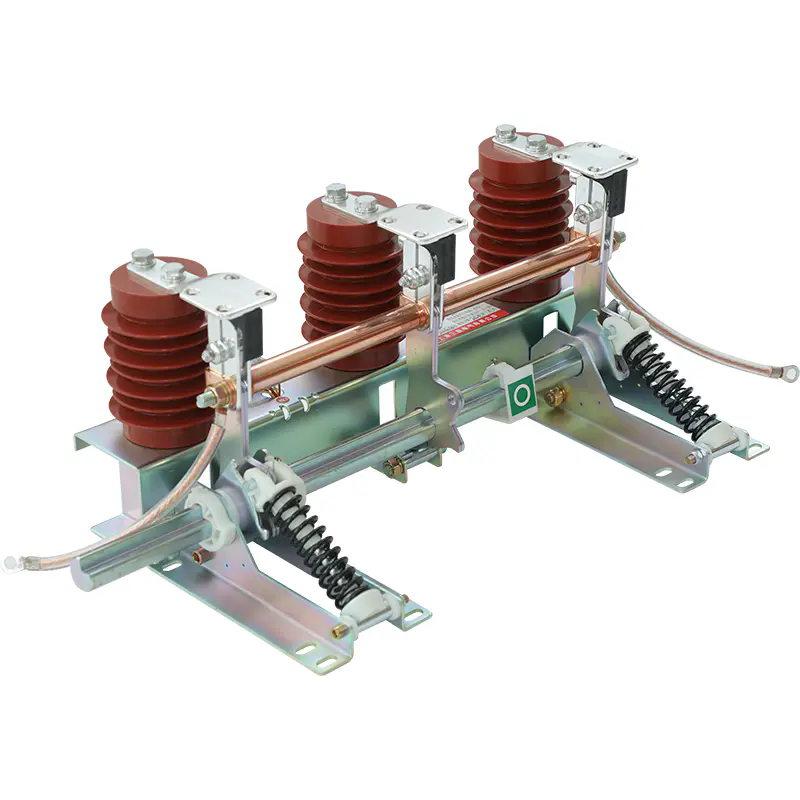

Earthing Switch

Perbedaan inti dijelaskan

Sakelar pembumian: Sistem yang kuat untuk sirkuit de-energized grounding, dirancang untuk menangani arus induksi elektrostatik/elektromagnetik. Biasanya saling terkait dengan pemutusan untuk mencegah operasi langsung.

Sakelar pisau pembumian: Subtipe yang menekankan mekanisme blade yang terlihat. Berfokus pada operasi manual untuk landasan terlokalisasi, umum dalam aplikasi tegangan rendah.

Kontras fungsional utama

Fitur	Sakelar pembumian	Sakelar pisau pembumian
Rentang tegangan	72,5 kV - 550 kV	≤ 36 kV
Penanganan saat ini	Sirkuit pendek hingga 63 ka	≤ 25 the
Operasi	Bermotor/jauh dengan sistem interlock	Mekanisme tuas manual
Integrasi	Terintegrasi dengan pemutusan	Mandiri atau dipasang panel
Kepatuhan standar	IEC 62271-102, GB/T 11022	IEC 60947-3

Spesifikasi Produk Switch Pembumian Sangao

Parameter kinerja

Kekuatan dielektrik: frekuensi daya 230 kV tahan tegangan (1 menit)

Arus waktu pendek: 63 ka selama 3 detik

Sakelar arus induktif: 2,5 ka (elektromagnetik), 1,25 kA (elektrostatik)

Kehidupan Mekanik: 10.000 Operasi

Kesesuaian ambient: -40 ° C hingga +55 ° C; Kelembaban 95%

Keuntungan Desain

Sistem Interlock: Mencegah penutupan pada sirkuit hidup melalui perlindungan mekanik/listrik.

Konstruksi modular: Kompatibel dengan pemutusan untuk tata letak gardu yang terpadu.

Resistensi korosi: bilah berlapis epoksi + batang baja stainless.

Kemampuan Pengalihan Garis: Isolat yang diinduksi arus dalam saluran transmisi paralel.
